Комплекс робототехники R:ED X (Max)

1. Контроллер R:ED X
Контроллер - многофункциональное устройство на основе 32bit микроконтроллера. На контроллере выведено 27 портов для подключения внешних устройств: 10 цифровых портов, 10 аналоговых портов, 1 USART, 1 I2C, 1 SPI, 4 порта для управления моторами постоянного тока, питание от 6 элементов питания типа AAA напряжением 1.2В. Контроллер поддерживает напряжение от 5В до 12В. Прошивается через порт USB Type C. На лицевой части контроллера есть программируемый джойстик, состоящий из 5 кнопок. Контроллер Lego- и Arduino- совместим.

Технические характеристики:

1. Размер (д*ш*в): 87х70х28мм
2. Питание контроллера: 5-12В
3. Выведено портов: 10 цифровых, 10 аналоговых, UART, SPI, I2C
4. Переключатели напряжения на шинах питания с 3.3.В на 5В
5. Индикатор питания на лицевой панели
6. Кнопка питания ВКЛ\ВЫКЛ на лицевой панели
7. Джойстик состоящие из 5 кнопок на лицевой панели
8. Корпус совместимый с Lego-деталями
9. Порт для прошивки контроллера через порт USB Type-C
10. 3 индикатора прошивка контроллера на лицевой части

2. Мотор R:ED X
Электродвигатель - электрическая машина (электромеханический преобразователь), в которой электрическая энергия преобразуется в механическую. Мотор Lego- и Arduino-совместим.

Технические характеристики:

1. Размер (д*ш*в): 40x24x24
2. Мотор вращает переходный элемент, совместимый с Lego-деталями
3. Рабочее напряжение: 6В
4. Разъем для подключения к другому устройству: F-dupont 2pin
5. Скорость от 200 оборотов в минуту
6. Корпус совместим в Lego-деталями

3. Сервомотор R:ED X
Серводвигатель - электромеханическое устройство, способное устанавливать свой выходной вал в заданное положение и удерживать этот угол. Сервомотор Lego- и Arduino-совместим.

Технические характеристики:

1. Размер (д*ш*в): 40x24x24
2. Мотор вращает переходный элемент, совместимый с Lego-деталями на -180°\+180° и фиксирует этот элемент в заданном положении
3. Рабочее напряжение: 5В
4. Разъем для подключения к другому устройству: F-dupont 3pin
5. Корпус совместим с Lego-деталями

4. RGB светодиод
RGB-светодиод отличается от обычного тем, что содержит 3 небольших кристалла R, G, B, которые вместе могут синтезировать цвета или оттенки RGB-палитры. RGB светодиод Lego- и Arduino-совместим.

Технические характеристики:

1. Размер (д*ш*в): 40x24x24
2. Корпус, совместимый с Lego-деталями
3. Светодиод светит красным\зеленым\синим цветом или пересечением цветов в зависимости от подаваемых сигналов
4. Рабочее напряжение: 5В
5. Разъем для подключения к другому устройству: F-dupont 4pin

5. Пассивный зуммер
Зуммер - используются для звукового оповещения в тех устройствах и системах, для функционирования которых в обязательном порядке нужен звуковой сигнал. Зуммер Lego и Arduino совместим.

Технические характеристики:

1. Размер (д*ш*в): 40x24x24
2. Корпус, совместимый с Lego-деталями
3. Динамик, в зависимости от поданного на него сигнала, издаёт звук в диапазоне от 0 до 4000 Гц
4. Рабочее напряжение: 5В
5. Разъем для подключения к другому устройству: XH

6. Ультразвуковой датчик
Ультразвуковой датчик расстояния использует акустическое излучение для определения расстояния до объекта. На показания датчика практически не влияют солнечное излучение и электромагнитные шумы. Ультразвуковой датчик Lego- и Arduino-совместим.

Технические характеристики:

1.  Размер (д*ш*в): 40x36x18
2. Корпус, совместимый с Lego-деталями
3. Сенсор измеряет расстояние до объекта в диапазоне от 2 до 400 см
4. Рабочее напряжение: 5В
5. Разъем для подключения к другому устройству: F-dupont 4pin

7. Инфракрасный датчик (D)
Датчик содержит 2 элемента - инфракрасный светодиод, который постоянно излучает свет в инфракрасном диапазоне и чувствительный к инфракрасному излучению фотоэлемент. При наличии вблизи датчика отражающей поверхности часть излученного светодиодом света возвращается в фотоэлемент. Чем ближе поверхность и чем она «белее», тем больше света возвращается в приемник и тем выше показания датчика. Датчик передает значение 0 и 1. Датчик линии Lego- и Arduino-совместим.

Технические характеристики:

1.  Размер (д*ш*в): 40x24x24
2. Корпус, совместимый с Lego-деталями
3. (PIN D) Сенсор регистрирует отражение светового сигнала и меняет значение PIN D 1\0 (Белый\Черный цвет)
4. Рабочее напряжение: 5В
5. Разъем для подключения к другому устройству: XH

8. Инфракрасный датчик (A)
Датчик содержит 2 элемента - инфракрасный светодиод, который постоянно излучает свет в инфракрасном диапазоне и чувствительный к инфракрасному излучению фотоэлемент. При наличии вблизи датчика отражающей поверхности часть излученного светодиодом света возвращается в фотоэлемент. Чем ближе поверхность и чем она «белее», тем больше света возвращается в приемник и тем выше показания датчика. Датчик передает значение 0 до 1023. Датчик линии Lego- и Arduino-совместим.

Технические характеристики:

1. Размер (д*ш*в): 40x24x24
2. Корпус, совместимый с Lego-деталями
3. (PIN A) Сенсор регистрирует отражение светового сигнала и устанавливает аналоговое значение на PIN A соответствующее, интенсивности отраженного света
4. Рабочее напряжение: 5В
5. Разъем для подключения к другому устройству: F-dupont 3pin

9. Датчик нажатия
Кнопка – самый простой и доступный из всех видов датчиков. Нажав на нее, вы подаете контроллеру сигнал, который затем приводит к каким-то действиям: включаются светодиоды, издаются звуки, запускаются моторы. Датчик нажатия Lego- и Arduino-совместим.

Технические характеристики:

1. Размер (д*ш*в): 40x24x24
2. Корпус, совместимый с Lego-деталями
3. Кнопка регистрирует нажатие и, в зависимости от состояния, изменяет состояние сигнального вывода (1\0)
4. Рабочее напряжение: 5В
5. Разъем для подключения к другому устройству: XH

10. Датчик цвета
Датчик цвета регистрирует цвет поверхности. Датчик принимает отраженное световое излучение в видимом диапазоне цветов и кодирует его. Датчик Lego- и Arduino-совместим.

Технические характеристики:

1. Размер (д*ш*в): 40x24x24
2. Корпус, совместимый с Lego-деталями
3. Сенсор считывает отраженный от поверхности цвет, кодирует его и передает контроллеру по шине I2C.
4. Рабочее напряжение: 3.3В
5. Разъем для подключения к другому устройству: F-dupont 5pin

11. Кабель TYPE C
Кабель для подключения и прошивки контроллера типа USB Type C – USB A.

Технические характеристики:

1. Длинна 1.8м
2. Тип интерфейса №1: USB Type C
3. Тип интерфейса №2: USB A

12. Провод 3 pin, F-F, XH, 30 см
Провод для подключения внешних устройств к контроллеру R:ED X типа F-F, XH, 30 см

Технические характеристики:

1. Длинна 30см.
2. Тип интерфейса №1: XH
3. Тип интерфейса №2: XH

13. Провод 1 pin, F-F, Dupont 20 cм
Провод для подключения внешних устройств к контроллеру R:ED X типа F-F, Dupont, 20 см.

Технические характеристики:

1. Длинна 20см.
2. Тип интерфейса №1: Dupont
3. Тип интерфейса №2: Dupont

14. Провод 3 pin, F-F, XH-Dupont, 30см
Провод для подключения внешних устройств к контроллеру R:ED X типа XH-Dupont 30см.

Технические характеристики:

1. Длинна 30см.
2. Тип интерфейса №1: XH
3. Тип интерфейса №2: Dupont

15. Соединительные элементы и блоки для крепления
Конструктивные детали для создания моделей.

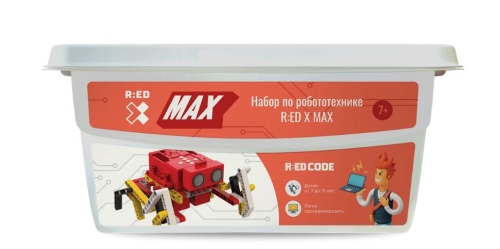

16. Контейнер
Контейнер для хранения и транспортировки набора.

Технические характеристики:

1. Размер 385*275*155мм.

17. Дополнительная плата расширение (Junior)

Модуль для подключения внешних устройств с интерфейсами XH. Совместим с контроллером R:ED X

Технические характеристики:

1. Размер 50х27.1мм
2. Тип интерфейса: XH
3. Кол-во портов: 6шт.

Контроллер R:ED X - 1 шт.
Мотор R:ED X - 2 шт.
Сервомотор R:ED X - 2 шт.
RGB Светодиод - 1 шт.
Пассивный зуммер - 1 шт.
Ультразвуковой датчик - 1 шт.
Датчик нажатия - 2 шт.
Инфракрасный датчик (D) - 2 шт.
Инфракрасный датчик (A) - 2 шт.
Датчик цвета - 1 шт.
Кабель TYPE C - 1 шт.
Провод 3 pin, F-F, XH, 30см - 5 шт.
Провод 1 pin, F-F, Dupont 20см - 25 шт.
Провод 3 pin, F-F, XH-Dupont, 30см - 2 шт.
Элементы и блоки для крепления - 457 шт.
Контейнер - 1 шт.
Дополнительная плата-расширение (Junior) - 1 шт.
